新型复合纳滤膜技术问世 海水淡化效率稳定性双提升

近日，一项针对聚酰胺脱盐膜性能优化的科研成果取得突破，新型复合纳滤膜（PES-PEI/SBE-β-CD-PA）成功研发，其在二价离子截留率、纯水渗透通量及长期稳定性方面实现协同提升，为海水与苦咸水淡化领域提供了全新解决方案。

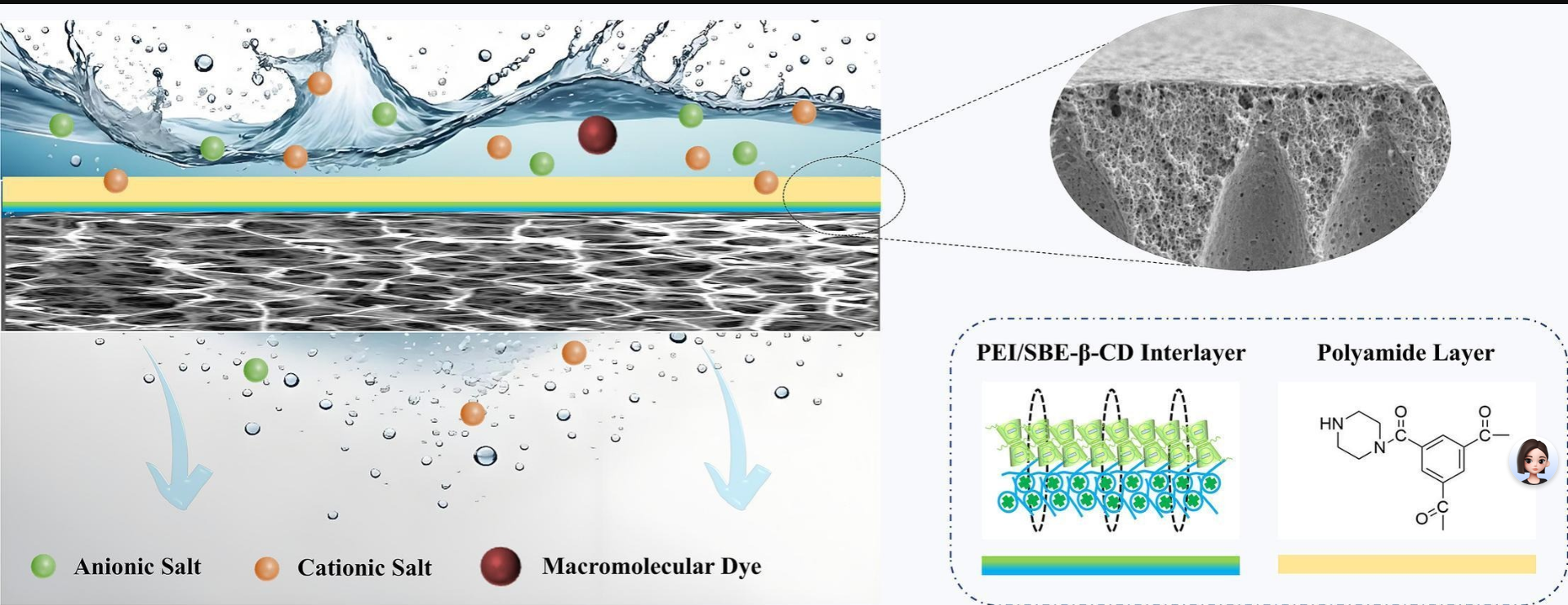

海水淡化是缓解水资源短缺的关键技术，但传统聚酰胺膜长期面临“二价阳离子与阴离子难以同时高效截留”的技术瓶颈。为此，科研团队创新采用“层层自组装+界面聚合”组合工艺，通过聚乙烯亚胺（PEI）与磺丁基醚-β-环糊精（SBE-β-CD）构建复合中间层，再经界面聚合形成聚酰胺选择层，打造出结构优化的新型复合膜。

值得关注的是，SBE-β-CD的独特结构成为技术核心：其磺酸基团赋予膜表面强负电性，空腔结构则能实现哌嗪单体的富集与扩散调控，最终使聚酰胺选择层厚度从297 nm锐减至126 nm，且无结构缺陷。借助唐南排斥与空间位阻的协同作用，该膜展现出卓越性能——纯水渗透通量达到15.42 L·m⁻²·h⁻¹·bar⁻¹，对Na₂SO₄、MgSO₄等关键盐类的截留率分别高达98.41%和97.98%，对MgCl₂、CaCl₂的截留率也均超过90%，性能优于当前主流纳滤膜。

在稳定性测试中，该复合膜经过72小时连续运行，脱盐性能始终保持稳定，展现出极强的实际应用潜力。专家表示，这项技术通过构建亲水性中间层优化膜结构，不仅突破了传统膜的性能局限，更降低了海水淡化的能耗与成本，有望广泛应用于海水淡化、工业废水处理等领域，为水资源循环利用提供重要技术支撑。
